Данное объявление в настоящий момент неактуально!Реле напряжения и контроля фаз (РН-111, РНПП-311(M), РНПП-301) собственное производство
НАЗНАЧЕНИЕ 1.1 РН-111 предназначено для отключения бытовой и промышленной однофазной нагрузки любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включе-нием после восстановления параметров сети:
• при мощности нагрузки до 3,5 кВт (ток до 16 А) отключение производится непосредственно
РН-111, выходные контакты которого включены в разрыв питания нагрузки;
• при мощности, превышающей 3,5 кВт (ток более 16 А) отключение производится магнитным пус-кателем соответствующей мощности, в разрыв питания катушки которого включены выходные контак-ты РН-111М.
Примечание – Магнитный пускатель в комплект поставки не входит. РН-111М может работать в четырех независимых режимах: -реле напряжения; -реле минимального напряжения; -реле максимального напряжения; -реле времени с задержкой на включение. РН-111 индицирует действующее значение входного напряжения и состояние выходного реле. 1.2 ИСПОЛЬЗУЕМЫЕ ТЕРМИНЫ И СОКРАЩЕНИЯ Термин “нормальное напряжение” означает, что входное напряжение соответствует всем установ-ленным пользователем параметрам. АПВ - автоматическое повторное включение; Umin – порог срабатывания РН-111 по минимальному напряжению; Umax - порог срабатывания РН-111 по максимальному напряжению.
РНПП-311. Назначение
Имеет все функции реле напряжения РНПП-301 за исключением контроля силовых контактов МП, выбора контроля линейного или фазного напряжения и только одну совмещенную регулировку по максимальному/минимальному напряжению и совмещенную индикацию всех видов аварий. Также имеет индикацию наличия напряжения на каждой фазе. Такое упрощение позволило резко снизить цену изделия.
Обеспечивает:
-контроль правильного чередования фаз и отсутствия их слипания;
-контроль полнофазности и симметричности сетевого напряжения;
-регулируемую установку срабатывания по минимальному/максимальному напряжению;
-отключение (невключение) нагрузки 380В/50 Гц при наличии запрещающих факторов сетевого напряжения путем размыкания цепи питания катушки магнитного пускателя;
-разную логику принятия решений по каждому виду аварии, что позволяет обеспечить временную отстройку от пусковых посадках, сохраняя при этом быстродействующее отключение тяжелых видов аварий;
-контроль качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения с заказанным пользователем временем автоматического повторного включения;
-совмещенную индикацию всех видов аварий сетевого напряжения и индикацию наличия напряжения на каждой фазе.
РНПП-301 предназначено для защиты трехфазных сетей от основных видов аварии:
•напряжение в сети выходит за пределы выставленного напряжения фазы;
•изменения в чередовании или "слипании" фаз;
•нарушение симмметричности и полнофазности сетевого напряжения.
Реле напряжения РНПП контролирует самые основные параметры электросети, а при отклонении от установленной нормы - отключает нагрузку.
Помимо основных задач реле РНПП-301 "наблюдает" за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

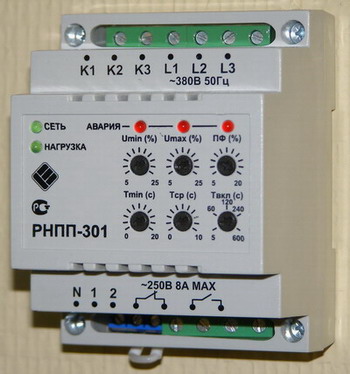

Светодиоды, которые расположены на передней панели РНПП-301 отвечают за:
•наличие или отсутствие напряжения в электрической сети;
•отображение включенной нагрузки или отключенной;
•авария.
Ручки для регулировки РНПП-301 на передней панели (6 штук):
•Umax - максимально допустимое напряжение;
•Umin - минимально допустимое значению напряжения;
•ограничение перекоса фаз;
•при понижении напряжения, выставляется время для отключения нагрузки;
•регулировка времени отключения нагрузки для остальных типов аварии сети;
•регулировка задержки времени для включения нагрузки при восстановлении установленных параметров электросети.
Реле напряжения РНПП-301 может работать в режиме линейного или контроля фазного напряжения (по выбору пользователя).
Жук Андрей
+7(916)925-67-88
http://www.electro21.ru
